Szybkozłącze flat-face 1/2” gniazdo F.FIRG9 BSP 300 bar F-FIRG 9 1/2 , F-FIRG9 1/2

Gniazdo szybkozłącza hydraulicznego suchoodcinającego 1/2" Stucchi FIRG9 – 800800002

GNIAZDO – część żeńska szybkozłącza Flat Face

Oferowany produkt to GNIAZDO szybkozłącza hydraulicznego suchoodcinającego Stucchi FIRG9, numer katalogowy 800800002.

Jest to żeńska część szybkozłącza Flat Face, przeznaczona do zastosowania w instalacjach hydrauliki siłowej.

Najważniejsze informacje

• produkt: GNIAZDO / część żeńska,

• producent: Stucchi,

• seria: FIRG9,

• numer katalogowy: 800800002,

• typ: Flat Face / suchoodcinające,

• przyłącze: gwint wewnętrzny G1/2" BSPP,

• standard wymienności: ISO 16028,

• maksymalne ciśnienie robocze: 300 bar,

• maksymalny zalecany przepływ: 46 l/min.

Co to jest szybkozłącze Flat Face?

Szybkozłącza hydrauliczne Flat Face, nazywane również szybkozłączami suchoodcinającymi, służą do szybkiego łączenia i rozłączania przewodów oraz elementów instalacji hydrauliki siłowej przy minimalnej utracie oleju.

Ich charakterystyczną cechą są praktycznie płaskie powierzchnie czołowe.

Takie rozwiązanie:

• ogranicza wyciek oleju podczas rozłączania,

• ogranicza ilość powietrza wprowadzanego do instalacji,

• ułatwia dokładne oczyszczenie złącza przed podłączeniem,

• zmniejsza ryzyko wprowadzenia zabrudzeń do układu hydraulicznego,

• pozwala zachować większą czystość podczas wymiany osprzętu.

Ma to szczególne znaczenie w nowoczesnych układach hydraulicznych, w których czystość oleju wpływa na trwałość pomp, rozdzielaczy, zaworów oraz innych precyzyjnych elementów instalacji.

Zastosowanie

Szybkozłącza Flat Face tej serii znajdują zastosowanie między innymi w:

• koparkach i minikoparkach,

• ładowarkach,

• ładowarkach teleskopowych,

• maszynach budowlanych,

• maszynach rolniczych,

• maszynach leśnych,

• osprzęcie hydraulicznym,

• chwytakach,

• zamiatarkach,

• wiertnicach,

• przewodach hydraulicznych,

• instalacjach przemysłowych,

• urządzeniach wymagających częstego podłączania i odłączania hydrauliki.

Szybkozłącza Stucchi są również często spotykane w maszynach jako rozwiązania stosowane fabrycznie lub odpowiadające standardowi pierwszego montażu.

Uniwersalny gwint wewnętrzny G1/2"

Gniazdo posiada gwint wewnętrzny G1/2" BSPP.

Wersja z gwintem wewnętrznym daje dużą swobodę dopasowania szybkozłącza do istniejącej instalacji hydraulicznej.

Za pomocą odpowiedniego elementu pośredniego możliwe jest dopasowanie szybkozłącza między innymi do popularnych przyłączy:

• M18x1,5,

• M20x1,5,

• M22x1,5,

• G1/2",

• G3/4",

oraz wielu innych standardów występujących w hydraulice siłowej.

🔧 Nie jesteś pewien, jaki masz gwint?

Nie należy dobierać przyłącza wyłącznie na podstawie jego średnicy. W hydraulice występuje wiele bardzo podobnych standardów gwintów.

Do prawidłowej identyfikacji przydatne są przede wszystkim:

• średnica zewnętrzna lub wewnętrzna gwintu,

• skok gwintu,

• sposób uszczelnienia,

• wygląd i kształt przyłącza.

Najważniejsze zalety

• konstrukcja Flat Face / suchoodcinająca,

• minimalny wyciek oleju podczas rozłączania,

• ograniczenie przedostawania się powietrza do instalacji,

• bardzo łatwe czyszczenie powierzchni przed podłączeniem,

• zgodność ze standardem ISO 16028,

• solidna konstrukcja przeznaczona do hydrauliki siłowej,

• gwint wewnętrzny umożliwiający szerokie możliwości adaptacji,

• zastosowanie w hydraulice mobilnej i przemysłowej,

• rozwiązanie sprawdzone przez nas podczas rzeczywistej eksploatacji maszyn.

Dane techniczne

Produkt:
GNIAZDO / część żeńska

Producent:
Stucchi

Seria:
FIRG9

Numer katalogowy producenta:
800800002

Typ:
Flat Face / suchoodcinające

Standard wymienności:
ISO 16028

Przyłącze gwintowe:
G1/2" BSPP, gwint wewnętrzny

Rozmiar korpusu wg producenta:
3/8"

ISO DN:
10 mm

Uwaga:
Rozmiar korpusu 3/8" oraz ISO DN 10 mm nie oznaczają rozmiaru gwintu. Przyłącze gwintowe tego szybkozłącza to G1/2" BSPP.

Maksymalny zalecany przepływ:
46 l/min

Maksymalne ciśnienie robocze po połączeniu:
300 bar

Ciśnienie rozrywające połączonego zestawu:
1200 bar

Uszczelnienie:
NBR

Materiał:
stal węglowa

Zabezpieczenie powierzchni:
Cr3

Temperatura pracy:
od -20°C do +100°C

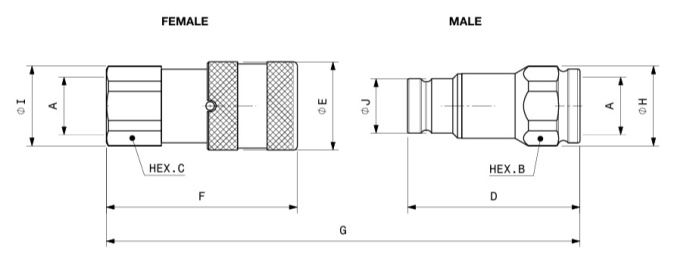

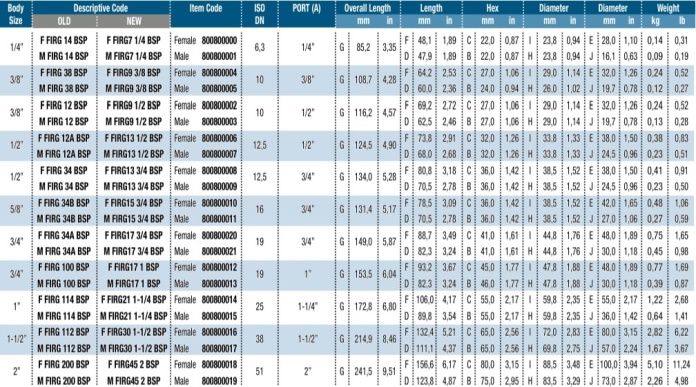

Wymiary orientacyjne

Ważne: podane wymiary korpusu mają charakter orientacyjny i służą przede wszystkim do ułatwienia identyfikacji szybkozłącza. W zależności od miejsca i sposobu wykonania pomiaru mogą wystąpić niewielkie różnice.

Przy doborze szybkozłącza należy zwrócić uwagę przede wszystkim na typ złącza, standard, rodzaj i wymiar gwintu oraz parametry pracy układu.

🛠 Wiedza z naszego warsztatu

Od 1982 roku zajmujemy się hydrauliką siłową oraz mechaniką maszyn. Naprawiamy podzespoły hydrauliczne i mechaniczne oraz pomagamy w prawidłowym doborze elementów hydrauliki do maszyn budowlanych, rolniczych i przemysłowych.

W naszym sklepie oferujemy produkty od sprawdzonych dostawców, których rozwiązania wykorzystujemy również podczas wykonywanych przez nas napraw.

Sprzedajemy produkty, które sami z przekonaniem montujemy naszym klientom. Dzięki temu możemy oceniać je nie tylko na podstawie danych katalogowych, ale przede wszystkim podczas rzeczywistej eksploatacji maszyn.

Nasze doświadczenie z szybkozłączami Stucchi

Szybkozłącza Stucchi od lat stosujemy z powodzeniem podczas napraw oraz modernizacji układów hydraulicznych.

Z naszego doświadczenia prawidłowo użytkowane szybkozłącza tej serii potrafią pracować 2–3 lata i dłużej przy stałej eksploatacji, zanim ponownie pojawi się potrzeba ich wymiany.

To dla nas szczególnie istotne, ponieważ mamy możliwość oceny produktu nie tylko podczas jego montażu, ale również po kilku latach rzeczywistej pracy.

Wymiana pojedynczego elementu czy kompletu?

Technicznie możliwa jest wymiana pojedynczego gniazda lub wtyczki.

Jeżeli jednak oba elementy przez dłuższy czas pracowały razem, zazwyczaj mają za sobą podobną liczbę cykli łączenia i rozłączania.

Założenie nowego gniazda do mocno wypracowanej wtyczki powoduje, że nowy element od początku współpracuje ze zużytą powierzchnią drugiej części szybkozłącza.

Z naszego doświadczenia przy zużytym szybkozłączu wymiana gniazda i wtyczki jednocześnie zwiększa trwałość nowego połączenia.

⚠️ Przed każdym podłączeniem wyczyść szybkozłącze

Jedną z dużych zalet konstrukcji Flat Face jest możliwość łatwego oczyszczenia powierzchni przed połączeniem.

Przed każdym podłączeniem należy dokładnie oczyścić powierzchnie gniazda i wtyczki.

Minimum to przetarcie ich czystą szmatką.

Przy większym zabrudzeniu można zastosować odpowiedni zmywacz uniwersalny i dokładnie usunąć pozostałości ziemi, piasku, pyłu, błota, zabrudzonego oleju lub drobnych opiłków.

Zanieczyszczenia znajdujące się na powierzchni szybkozłącza podczas spięcia mogą zostać wprowadzone bezpośrednio do układu hydraulicznego.

Kilka sekund poświęconych na oczyszczenie złącza może pomóc ochronić pompę, rozdzielacz i zawory przed znacznie droższą naprawą.

Bezpieczeństwo produktu

Produkt przeznaczony jest do stosowania w instalacjach hydrauliki siłowej. Nieprawidłowy dobór, montaż lub użytkowanie może spowodować wyciek oleju hydraulicznego, uszkodzenie instalacji lub zagrożenie dla użytkownika.

• Przed montażem należy upewnić się, że szybkozłącze jest odpowiednio dobrane do ciśnienia, przepływu, rodzaju medium oraz przyłącza występującego w instalacji.

• Nie należy łączyć ani rozłączać szybkozłącza, gdy w obwodzie występuje ciśnienie lub przepływ.

• Przed rozłączeniem należy wyłączyć maszynę i zlikwidować ciśnienie w obwodzie hydraulicznym.

• Nie należy łączyć ani rozłączać szybkozłącza, gdy temperatura medium przekracza 80°C.

• Przed każdym podłączeniem należy dokładnie oczyścić powierzchnie gniazda i wtyczki.

• Nie należy używać szybkozłącza posiadającego widoczne uszkodzenia, deformacje, pęknięcia lub oznaki nadmiernego zużycia.

• Nie należy przekraczać parametrów roboczych określonych przez producenta.

• Stosowane medium musi być kompatybilne z materiałem szybkozłącza oraz zastosowanym uszczelnieniem.

• Montaż i obsługa instalacji hydraulicznej powinny być wykonywane przez osoby posiadające odpowiednią wiedzę i doświadczenie.

Przed użyciem należy zapoznać się z zaleceniami producenta dotyczącymi prawidłowego doboru, montażu i użytkowania szybkozłącza.

Najczęstsze pytania

Czy jest to gniazdo czy wtyczka?

To jest GNIAZDO, czyli żeńska część szybkozłącza.

Numer katalogowy producenta: 800800002.

Czy szybkozłącze ma gwint 1/2" czy 3/8"?

Gwint przyłączeniowy to G1/2" BSPP.

Podawane przez producenta 3/8" oznacza rozmiar korpusu szybkozłącza, a nie rozmiar gwintu. ISO DN wynosi 10 mm.

Czy w maszynie musi być gwint G1/2"?

Nie. Dzięki wewnętrznemu gwintowi G1/2" szybkozłącze można dopasować do wielu innych standardów przyłączy za pomocą odpowiednio dobranego elementu pośredniego.

Jak rozpoznać gwint hydrauliczny?

Nie należy kierować się wyłącznie średnicą. Przy identyfikacji należy uwzględnić średnicę, skok gwintu, sposób uszczelnienia oraz kształt przyłącza.

Czy można wymienić tylko gniazdo?

Tak, ale jeżeli gniazdo i wtyczka przez dłuższy czas pracowały razem, z naszego doświadczenia wymiana obu elementów jednocześnie zapewnia lepsze warunki pracy i może zwiększyć żywotność połączenia.

Czy szybkozłącze trzeba czyścić przed podłączeniem?

Tak. Przed każdym spięciem należy oczyścić obie płaskie powierzchnie. W większości przypadków wystarczy czysta szmatka, a przy większym zabrudzeniu można zastosować odpowiedni zmywacz.

Czy można podłączyć szybkozłącze pod ciśnieniem?

Standardowa wersja FIRG9 nie jest przeznaczona do normalnego łączenia i rozłączania przy występującym w układzie ciśnieniu lub przepływie. Przed wykonaniem tej czynności należy zlikwidować ciśnienie w obwodzie.
