Wtyczka szybkozłącza hydraulicznego Flat Face 3/4" Stucchi FIRG13 – 800800009

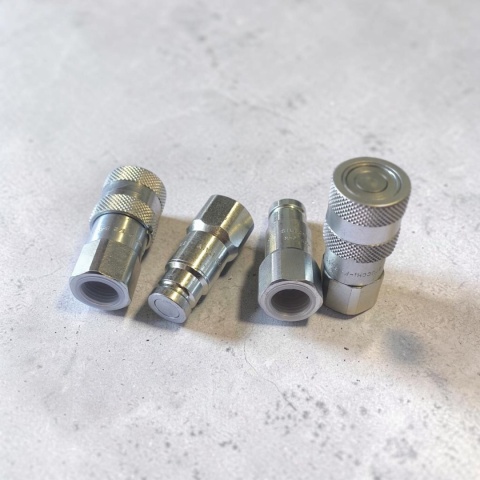

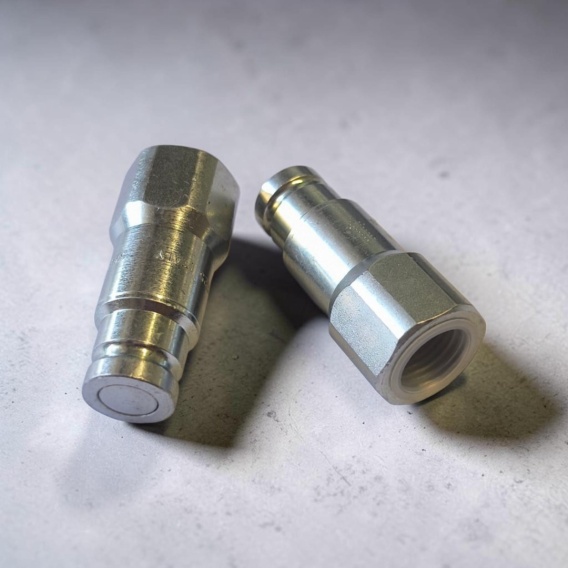

WTYCZKA – część męska szybkozłącza Flat Face

Oferowany produkt to WTYCZKA szybkozłącza hydraulicznego suchoodcinającego Stucchi FIRG13, numer katalogowy producenta 800800009.

Jest to męska część szybkozłącza Flat Face z gwintem wewnętrznym 3/4" BSP, przeznaczona do zastosowania w instalacjach hydrauliki siłowej.

Najważniejsze informacje

• Produkt: WTYCZKA / część męska
• Producent: Stucchi
• Seria: FIRG13
• Numer katalogowy: 800800009
• Typ: Flat Face / suchoodcinające
• Gwint: 3/4" BSP, wewnętrzny
• Standard wymienności: ISO 16028
• Maksymalne ciśnienie robocze: 250 bar
• Maksymalny zalecany przepływ: 90 l/min

Ważne: określenie „wtyczka / część męska” dotyczy strony szybkozłącza, a nie rodzaju gwintu. Przyłącze montażowe tego produktu posiada gwint wewnętrzny 3/4" BSP.

Co to jest szybkozłącze Flat Face?

Szybkozłącza hydrauliczne Flat Face, nazywane również szybkozłączami suchoodcinającymi, służą do szybkiego łączenia i rozłączania przewodów oraz elementów instalacji hydrauliki siłowej przy minimalnej utracie oleju.

Ich charakterystyczną cechą są praktycznie płaskie powierzchnie czołowe.

Taka konstrukcja ogranicza wyciek oleju podczas rozłączania, zmniejsza ilość powietrza wprowadzanego do instalacji oraz znacznie ułatwia oczyszczenie szybkozłącza przed jego ponownym podłączeniem.

Ma to szczególne znaczenie w układach hydraulicznych, w których czystość oleju wpływa bezpośrednio na trwałość pomp, rozdzielaczy, zaworów oraz innych precyzyjnych elementów instalacji.

Zastosowanie

Szybkozłącza Flat Face tej serii znajdują zastosowanie między innymi w:

• koparkach i minikoparkach,
• ładowarkach,
• ładowarkach teleskopowych,
• maszynach budowlanych,
• maszynach rolniczych,
• maszynach leśnych,
• osprzęcie hydraulicznym,
• chwytakach,
• zamiatarkach,
• wiertnicach,
• narzędziach hydraulicznych,
• przewodach hydraulicznych,
• instalacjach przemysłowych,
• urządzeniach wymagających regularnego podłączania i odłączania hydrauliki.

Szybkozłącza Stucchi są często spotykane w maszynach jako rozwiązania stosowane fabrycznie lub odpowiadające standardowi pierwszego montażu.

Uniwersalny gwint wewnętrzny 3/4" BSP

Wtyczka posiada gwint wewnętrzny 3/4" BSP.

Jest to bardzo uniwersalne rozwiązanie, ponieważ za pomocą odpowiednio dobranych adapterów szybkozłącze można łatwo dopasować do wielu popularnych przyłączy stosowanych w hydraulice siłowej.

Najczęściej spotykane przejścia to między innymi:

• 3/4" BSP → 3/4" BSP
• 3/4" BSP → M22x1,5
• 3/4" BSP → M24x1,5
• 3/4" BSP → M30x2
• 3/4" BSP → M36x2
• 3/4" BSP → 13/16"
• oraz inne popularne przyłącza metryczne i calowe.

Dzięki temu samo szybkozłącze nie ogranicza zastosowania do jednego rodzaju instalacji. Odpowiednio dobrany adapter pozwala wykorzystać je w wielu maszynach i konfiguracjach hydraulicznych.

🔧 Nie jesteś pewien, jaki masz gwint?

Nie należy dobierać przyłącza wyłącznie na podstawie jego średnicy. W hydraulice występuje wiele bardzo podobnych standardów gwintów.

Przy identyfikacji warto sprawdzić średnicę, skok gwintu, sposób uszczelnienia oraz kształt przyłącza.

Informacja o rozmiarach szybkozłączy

Producenci szybkozłączy mogą stosować dodatkowe oznaczenia, takie jak nominalny rozmiar szybkozłącza lub DN.

Nie są to jednak wymiary gwintu ani wymiary zewnętrzne, które można bezpośrednio sprawdzić suwmiarką.

Przy doborze szybkozłącza najważniejsze są:

• typ i standard szybkozłącza,
• rozmiar i rodzaj gwintu,
• parametry pracy instalacji,
• rzeczywiste wymiary elementu.

Dlatego w opisie podajemy przede wszystkim parametry, które mają praktyczne znaczenie podczas doboru produktu.

Najważniejsze zalety

• konstrukcja Flat Face / suchoodcinająca,
• minimalny wyciek oleju podczas rozłączania,
• ograniczenie przedostawania się powietrza do układu,
• łatwe czyszczenie powierzchni przed podłączeniem,
• zgodność ze standardem ISO 16028,
• maksymalny zalecany przepływ do 90 l/min,
• solidna stalowa konstrukcja,
• gwint wewnętrzny 3/4" BSP,
• możliwość łatwego dopasowania do wielu popularnych gwintów,
• zastosowanie w hydraulice mobilnej i przemysłowej,
• rozwiązanie sprawdzone przez nas podczas rzeczywistej eksploatacji maszyn.

Dane techniczne

Produkt:
WTYCZKA / część męska

Producent:
Stucchi

Seria:
FIRG13

Numer katalogowy producenta:
800800009

Typ:
Flat Face / suchoodcinające

Standard wymienności:
ISO 16028

Gwint:
3/4" BSP, wewnętrzny

Maksymalny zalecany przepływ:
90 l/min

Maksymalne ciśnienie robocze po połączeniu:
250 bar

Ciśnienie rozrywające połączonego zestawu:
1000 bar

Uszczelnienie:
NBR

Materiał:
stal węglowa

Zabezpieczenie powierzchni:
Cr3

Temperatura pracy:
od -20°C do +100°C

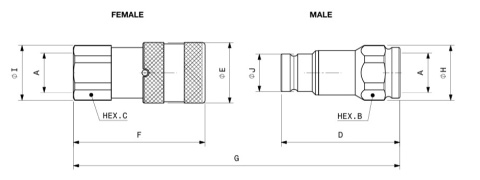

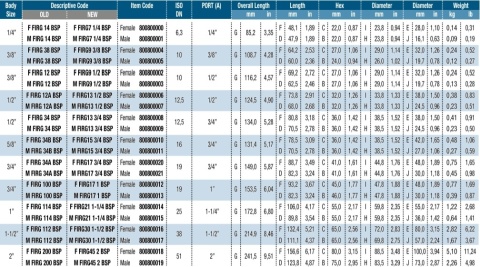

Wymiary orientacyjne

Ważne: podane wymiary korpusu mają charakter orientacyjny i służą przede wszystkim do ułatwienia identyfikacji szybkozłącza. W zależności od miejsca i sposobu wykonania pomiaru mogą wystąpić niewielkie różnice.

Przy doborze należy zwrócić uwagę przede wszystkim na standard szybkozłącza, rodzaj i wymiar gwintu oraz parametry pracy instalacji.

🛠 Wiedza z naszego warsztatu

Od 1982 roku zajmujemy się hydrauliką siłową oraz mechaniką maszyn. Naprawiamy podzespoły hydrauliczne i mechaniczne oraz pomagamy w prawidłowym doborze elementów hydrauliki do maszyn budowlanych, rolniczych i przemysłowych.

W naszym sklepie oferujemy produkty od sprawdzonych dostawców, których rozwiązania wykorzystujemy również podczas wykonywanych przez nas napraw.

Sprzedajemy produkty, które sami z przekonaniem montujemy naszym klientom. Dzięki temu możemy oceniać je nie tylko na podstawie parametrów katalogowych, ale przede wszystkim podczas rzeczywistej eksploatacji maszyn.

Nasze doświadczenie z szybkozłączami Stucchi

Szybkozłącza Stucchi od lat stosujemy z powodzeniem podczas napraw oraz modernizacji układów hydraulicznych.

Z naszego doświadczenia prawidłowo użytkowane szybkozłącza tej serii potrafią pracować 2–3 lata i dłużej przy stałej eksploatacji, zanim ponownie pojawi się potrzeba ich wymiany.

To dla nas istotne, ponieważ mamy możliwość oceny produktu nie tylko podczas montażu, ale również po kilku latach rzeczywistej pracy.

Wymiana pojedynczego elementu czy kompletu?

Technicznie możliwa jest wymiana tylko wtyczki lub tylko gniazda.

Jeżeli jednak oba elementy przez dłuższy czas pracowały razem, zazwyczaj mają za sobą podobną liczbę cykli łączenia i rozłączania.

Założenie nowej wtyczki do mocno wypracowanego gniazda powoduje, że nowy element od początku współpracuje ze zużytą powierzchnią drugiej części szybkozłącza.

Z naszego doświadczenia przy zużytym szybkozłączu wymiana gniazda i wtyczki jednocześnie zwiększa trwałość nowego połączenia.

⚠️ Przed każdym podłączeniem wyczyść szybkozłącze

Jedną z największych zalet konstrukcji Flat Face jest łatwy dostęp do powierzchni czołowych.

Przed każdym podłączeniem należy dokładnie oczyścić powierzchnie wtyczki i gniazda.

Minimum to przetarcie ich czystą szmatką. Przy większym zabrudzeniu można zastosować odpowiedni zmywacz uniwersalny.

Ziemia, piasek, pył, błoto, zabrudzony olej czy drobne opiłki pozostawione na powierzchni szybkozłącza mogą podczas spięcia zostać wprowadzone bezpośrednio do instalacji hydraulicznej.

Kilka sekund poświęconych na oczyszczenie złącza może pomóc ochronić pompę, rozdzielacz oraz zawory przed znacznie droższą naprawą.

Bezpieczeństwo produktu

Produkt przeznaczony jest do stosowania w instalacjach hydrauliki siłowej. Nieprawidłowy dobór, montaż lub użytkowanie może spowodować wyciek oleju hydraulicznego, uszkodzenie instalacji lub zagrożenie dla użytkownika.

• Przed montażem należy upewnić się, że szybkozłącze jest właściwie dobrane do ciśnienia, przepływu, rodzaju medium oraz zastosowanego przyłącza.
• Nie należy łączyć ani rozłączać szybkozłącza, gdy w obwodzie występuje ciśnienie lub przepływ.
• Przed wykonaniem tej czynności należy wyłączyć maszynę i zlikwidować ciśnienie w instalacji.
• Nie należy łączyć ani rozłączać szybkozłącza, gdy temperatura medium przekracza 80°C.
• Przed każdym podłączeniem należy dokładnie oczyścić powierzchnie obu części szybkozłącza.
• Nie należy używać elementu posiadającego widoczne uszkodzenia, deformacje, pęknięcia lub oznaki nadmiernego zużycia.
• Nie należy przekraczać parametrów roboczych określonych przez producenta.
• Medium robocze musi być kompatybilne z materiałem szybkozłącza oraz zastosowanym uszczelnieniem.
• Montaż oraz obsługa instalacji hydraulicznej powinny być wykonywane przez osoby posiadające odpowiednią wiedzę i doświadczenie.

Przed użyciem należy zapoznać się z zaleceniami producenta dotyczącymi prawidłowego doboru, montażu i użytkowania szybkozłącza.

Najczęstsze pytania

Czy jest to wtyczka czy gniazdo?

To jest WTYCZKA, czyli męska część szybkozłącza Flat Face.

Numer katalogowy producenta: 800800009.

Czy wtyczka ma gwint zewnętrzny?

Nie. Określenie „wtyczka” dotyczy strony szybkozłącza. Przyłącze montażowe posiada gwint wewnętrzny 3/4" BSP.

Jaki gwint posiada szybkozłącze?

3/4" BSP, gwint wewnętrzny.

Czy można zastosować szybkozłącze przy innym gwincie w maszynie?

Tak, w wielu przypadkach odpowiedni adapter pozwala dopasować przyłącze 3/4" BSP do innych popularnych gwintów stosowanych w hydraulice, między innymi M22x1,5, M24x1,5, M30x2, M36x2 czy wybranych przyłączy calowych.

Jaki przepływ obsługuje szybkozłącze?

Maksymalny zalecany przepływ wynosi 90 l/min.

Jak rozpoznać gwint hydrauliczny?

Nie należy kierować się wyłącznie średnicą. Przy identyfikacji warto uwzględnić średnicę, skok gwintu, sposób uszczelnienia oraz kształt przyłącza.

Co oznaczają oznaczenia DN lub rozmiaru nominalnego?

Są to techniczne oznaczenia nominalnej wielkości szybkozłącza. Nie są one rozmiarem gwintu ani średnicą zewnętrzną korpusu.

Czy można wymienić tylko wtyczkę?

Tak. Jeżeli jednak gniazdo i wtyczka długo pracowały razem, z naszego doświadczenia wymiana obu elementów jednocześnie może zwiększyć żywotność nowego połączenia.

Czy szybkozłącze trzeba czyścić przed podłączeniem?

Tak. Przed każdym spięciem należy oczyścić obie płaskie powierzchnie. W większości przypadków wystarczy czysta szmatka, a przy większym zabrudzeniu można zastosować odpowiedni zmywacz.

Czy można podłączyć szybkozłącze pod ciśnieniem?

Nie. Standardowa seria FIRG nie jest przeznaczona do normalnego łączenia ani rozłączania przy występującym w układzie ciśnieniu lub przepływie. Przed wykonaniem tej czynności należy zlikwidować ciśnienie w obwodzie.
