Szybkozłącze flat-face 3/8” wtyczka M.FIRG9 BSP 300 bar M-FIRG9 3/8

Wtyczka szybkozłącza hydraulicznego Flat Face 3/8" Stucchi FIRG9 – 800800005

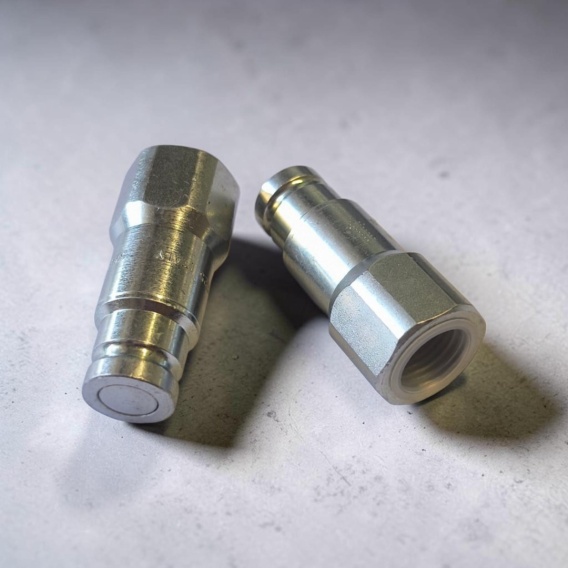

WTYCZKA – część męska szybkozłącza Flat Face

Oferowany produkt to WTYCZKA szybkozłącza hydraulicznego suchoodcinającego Stucchi FIRG9, numer katalogowy producenta 800800005.

Jest to męska część szybkozłącza Flat Face z gwintem wewnętrznym 3/8" BSP, przeznaczona do zastosowania w instalacjach hydrauliki siłowej.

Najważniejsze informacje

• Produkt: WTYCZKA / część męska
• Producent: Stucchi
• Seria: FIRG9
• Numer katalogowy: 800800005
• Typ: Flat Face / suchoodcinające
• Gwint: 3/8" BSP, wewnętrzny
• Standard wymienności: ISO 16028
• Maksymalne ciśnienie robocze: 300 bar
• Maksymalny zalecany przepływ: 46 l/min

Ważne: określenie „wtyczka / część męska” odnosi się do części szybkozłącza, a nie do rodzaju gwintu. Przyłącze montażowe tego produktu posiada gwint wewnętrzny 3/8" BSP.

Co to jest szybkozłącze Flat Face?

Szybkozłącza hydrauliczne Flat Face, nazywane również szybkozłączami suchoodcinającymi, służą do szybkiego łączenia i rozłączania przewodów oraz elementów instalacji hydrauliki siłowej przy minimalnej utracie oleju.

Ich charakterystyczną cechą są praktycznie płaskie powierzchnie czołowe.

Takie rozwiązanie ogranicza wyciek oleju podczas rozłączania, zmniejsza ilość powietrza wprowadzanego do instalacji, ułatwia oczyszczenie złącza przed podłączeniem oraz ogranicza ryzyko przedostania się zabrudzeń do układu hydraulicznego.

Ma to szczególne znaczenie w układach hydraulicznych, w których czystość oleju ma bezpośredni wpływ na trwałość pomp, zaworów, rozdzielaczy oraz innych precyzyjnych elementów instalacji.

Zastosowanie

Szybkozłącza Flat Face tej serii stosowane są między innymi w koparkach i minikoparkach, ładowarkach, ładowarkach teleskopowych, maszynach budowlanych, rolniczych i leśnych, osprzęcie hydraulicznym, chwytakach, zamiatarkach, wiertnicach, przewodach hydraulicznych, narzędziach hydraulicznych oraz instalacjach przemysłowych.

Szczególnie dobrze sprawdzają się w urządzeniach, w których osprzęt hydrauliczny jest regularnie podłączany i odłączany.

Szybkozłącza Stucchi są również często spotykane w maszynach jako rozwiązania stosowane fabrycznie lub odpowiadające standardowi pierwszego montażu.

Gwint wewnętrzny 3/8" BSP

Wtyczka posiada gwint wewnętrzny 3/8" BSP.

Zastosowanie gwintu wewnętrznego daje dużą swobodę dopasowania szybkozłącza do istniejącej instalacji hydraulicznej za pomocą odpowiednio dobranych elementów pośrednich.

🔧 Nie jesteś pewien, jaki masz gwint?

Nie należy dobierać przyłącza wyłącznie na podstawie jego średnicy. W hydraulice występuje wiele bardzo podobnych standardów gwintów.

Przy identyfikacji warto sprawdzić średnicę gwintu, jego skok, sposób uszczelnienia oraz kształt przyłącza.

Najważniejsze zalety

Konstrukcja Flat Face ogranicza wyciek oleju podczas rozłączania i ułatwia utrzymanie powierzchni szybkozłącza w czystości. Złącze jest zgodne ze standardem ISO 16028, posiada solidną stalową konstrukcję przeznaczoną do hydrauliki siłowej i sprawdza się zarówno w hydraulice mobilnej, jak i przemysłowej.

Dodatkową zaletą jest gwint wewnętrzny 3/8" BSP, który umożliwia dopasowanie szybkozłącza do różnych konfiguracji instalacji.

Dane techniczne

Produkt:
WTYCZKA / część męska

Producent:
Stucchi

Seria:
FIRG9

Numer katalogowy producenta:
800800005

Typ:
Flat Face / suchoodcinające

Standard wymienności:
ISO 16028

Gwint:
3/8" BSP, wewnętrzny

Rozmiar korpusu wg producenta:
3/8"

ISO DN:
10 mm

Uwaga:
W tym modelu zarówno rozmiar korpusu, jak i przyłącze gwintowe określane są jako 3/8". ISO DN 10 mm jest nominalnym oznaczeniem wielkości szybkozłącza i nie oznacza rozmiaru gwintu.

Maksymalny zalecany przepływ:
46 l/min

Maksymalne ciśnienie robocze po połączeniu:
300 bar

Ciśnienie rozrywające połączonego zestawu:
1200 bar

Uszczelnienie:
NBR

Materiał:
stal węglowa

Zabezpieczenie powierzchni:
Cr3

Temperatura pracy:
od -20°C do +100°C

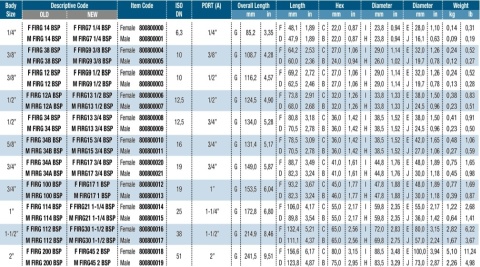

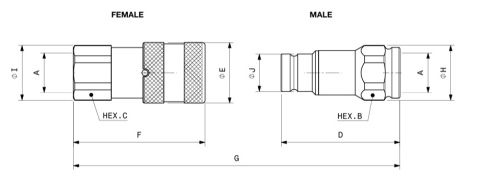

Wymiary orientacyjne

Ważne: podane wymiary korpusu mają charakter orientacyjny i służą przede wszystkim do ułatwienia identyfikacji szybkozłącza. W zależności od miejsca i sposobu wykonania pomiaru mogą wystąpić niewielkie różnice.

Przy doborze szybkozłącza należy zwrócić uwagę przede wszystkim na standard złącza, rodzaj i wymiar gwintu oraz parametry pracy instalacji.

🛠 Wiedza z naszego warsztatu

Od 1982 roku zajmujemy się hydrauliką siłową oraz mechaniką maszyn. Naprawiamy podzespoły hydrauliczne i mechaniczne oraz pomagamy w prawidłowym doborze elementów hydrauliki do maszyn budowlanych, rolniczych i przemysłowych.

W naszym sklepie oferujemy produkty od sprawdzonych dostawców, których rozwiązania wykorzystujemy również podczas wykonywanych przez nas napraw.

Sprzedajemy produkty, które sami z przekonaniem montujemy naszym klientom. Dzięki temu możemy oceniać je nie tylko na podstawie parametrów katalogowych, ale przede wszystkim podczas rzeczywistej eksploatacji maszyn.

Nasze doświadczenie z szybkozłączami Stucchi

Szybkozłącza Stucchi od lat stosujemy z powodzeniem podczas napraw oraz modernizacji układów hydraulicznych.

Z naszego doświadczenia prawidłowo użytkowane szybkozłącza tej serii potrafią pracować 2–3 lata i dłużej przy stałej eksploatacji, zanim ponownie pojawi się potrzeba ich wymiany.

To dla nas istotne, ponieważ mamy możliwość oceny produktu nie tylko podczas jego montażu, ale również po kilku latach rzeczywistej pracy.

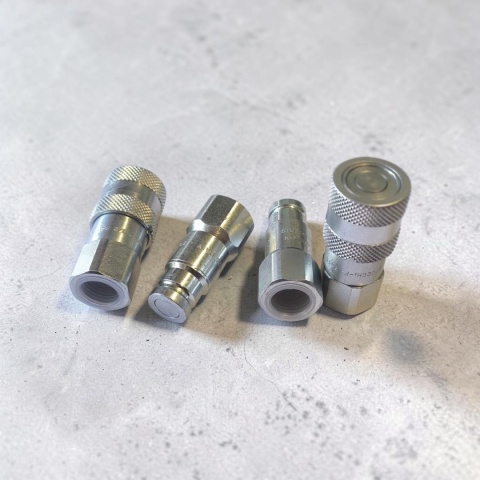

Wymiana pojedynczego elementu czy kompletu?

Technicznie możliwa jest wymiana tylko wtyczki lub tylko gniazda.

Jeżeli jednak oba elementy przez dłuższy czas pracowały razem, zazwyczaj mają za sobą podobną liczbę cykli łączenia i rozłączania.

Założenie nowej wtyczki do mocno wypracowanego gniazda powoduje, że nowy element od początku współpracuje ze zużytą powierzchnią drugiej części szybkozłącza.

Z naszego doświadczenia przy zużytym szybkozłączu wymiana gniazda i wtyczki jednocześnie zwiększa trwałość nowego połączenia.

⚠️ Przed każdym podłączeniem wyczyść szybkozłącze

Jedną z największych zalet konstrukcji Flat Face jest łatwy dostęp do powierzchni czołowych.

Przed każdym podłączeniem należy dokładnie oczyścić powierzchnie wtyczki i gniazda.

Minimum to przetarcie ich czystą szmatką. Przy większym zabrudzeniu można zastosować odpowiedni zmywacz uniwersalny.

Ziemia, piasek, pył, błoto, zabrudzony olej czy drobne opiłki pozostawione na powierzchni szybkozłącza mogą podczas spięcia zostać wprowadzone bezpośrednio do instalacji hydraulicznej.

Kilka sekund poświęconych na oczyszczenie złącza może pomóc ochronić pompę, rozdzielacz i zawory przed znacznie droższą naprawą.

Bezpieczeństwo produktu

Produkt przeznaczony jest do stosowania w instalacjach hydrauliki siłowej. Nieprawidłowy dobór, montaż lub użytkowanie może spowodować wyciek oleju hydraulicznego, uszkodzenie instalacji lub zagrożenie dla użytkownika.

Przed montażem należy upewnić się, że szybkozłącze jest właściwie dobrane do ciśnienia, przepływu, rodzaju medium oraz zastosowanego przyłącza.

Nie należy łączyć ani rozłączać szybkozłącza, gdy w obwodzie występuje ciśnienie lub przepływ. Przed wykonaniem tej czynności należy wyłączyć maszynę i zlikwidować ciśnienie w instalacji.

Nie należy łączyć ani rozłączać szybkozłącza, gdy temperatura medium przekracza 80°C.

Przed każdym podłączeniem należy oczyścić powierzchnie obu części szybkozłącza.

Nie należy używać elementu posiadającego widoczne uszkodzenia, deformacje, pęknięcia lub oznaki nadmiernego zużycia.

Nie należy przekraczać parametrów roboczych określonych przez producenta. Medium robocze musi być kompatybilne z materiałem szybkozłącza oraz zastosowanym uszczelnieniem.

Montaż oraz obsługa instalacji hydraulicznej powinny być wykonywane przez osoby posiadające odpowiednią wiedzę i doświadczenie.

Przed użyciem należy zapoznać się z zaleceniami producenta dotyczącymi prawidłowego doboru, montażu i użytkowania szybkozłącza.

Najczęstsze pytania

Czy jest to wtyczka czy gniazdo?

To jest WTYCZKA, czyli męska część szybkozłącza Flat Face.

Numer katalogowy producenta: 800800005.

Czy wtyczka ma gwint zewnętrzny?

Nie. Określenie „wtyczka” dotyczy części szybkozłącza. Przyłącze montażowe tego modelu posiada gwint wewnętrzny 3/8" BSP.

Jaki gwint posiada szybkozłącze?

3/8" BSP, gwint wewnętrzny.

Co oznacza DN10?

DN10 jest nominalnym oznaczeniem wielkości szybkozłącza. Nie oznacza gwintu 10 mm.

Jak rozpoznać gwint hydrauliczny?

Nie należy kierować się wyłącznie średnicą. Przy identyfikacji warto uwzględnić średnicę, skok gwintu, sposób uszczelnienia oraz kształt przyłącza.

Czy można wymienić tylko wtyczkę?

Tak. Jeżeli jednak gniazdo i wtyczka długo pracowały razem, z naszego doświadczenia wymiana obu elementów jednocześnie może zwiększyć żywotność nowego połączenia.

Czy szybkozłącze trzeba czyścić przed podłączeniem?

Tak. Przed każdym spięciem należy oczyścić obie płaskie powierzchnie. W większości przypadków wystarczy czysta szmatka, a przy większym zabrudzeniu można zastosować odpowiedni zmywacz.

Czy można podłączyć szybkozłącze pod ciśnieniem?

Standardowa seria FIRG9 nie jest przeznaczona do normalnego łączenia ani rozłączania przy występującym w układzie ciśnieniu lub przepływie. Przed wykonaniem tej czynności należy zlikwidować ciśnienie w obwodzie.
