Szybkozłącze flat-face A13 3/4” gniazdo F.FIRG A13 BSP 330 bar F-FIRG A13 3/4

Gniazdo szybkozłącza hydraulicznego Flat Face A13 3/4" Stucchi – 801300016 – JCB 45/908400

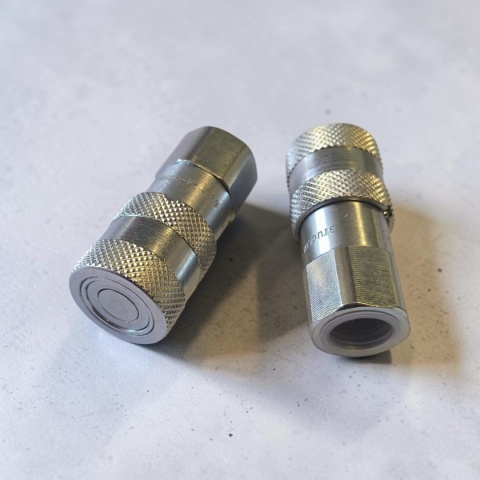

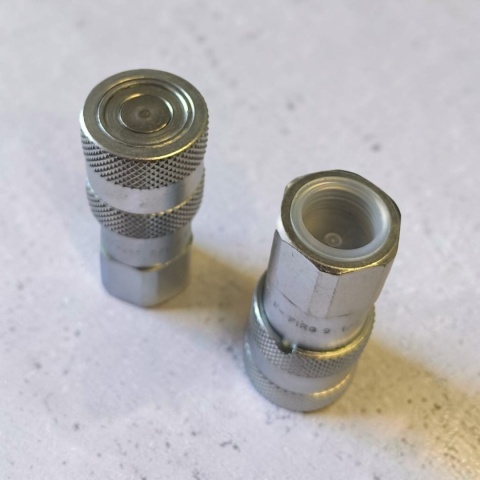

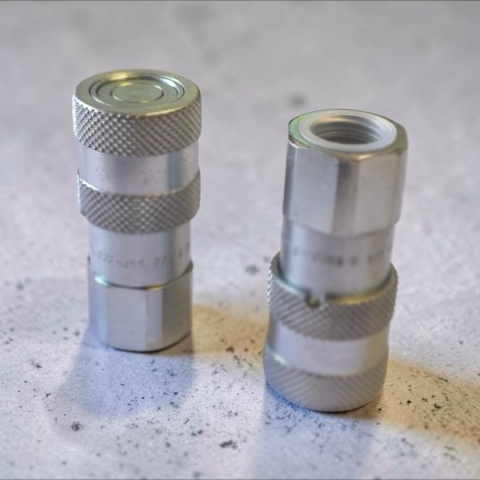

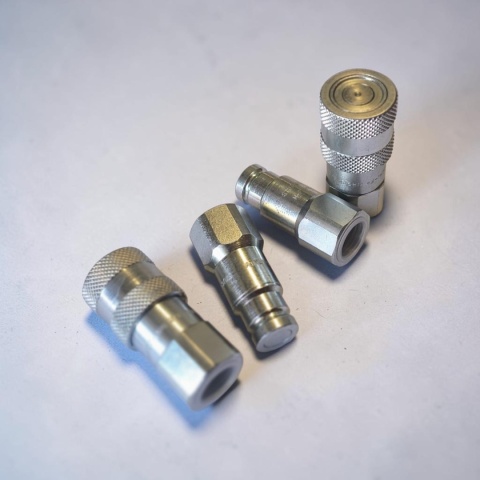

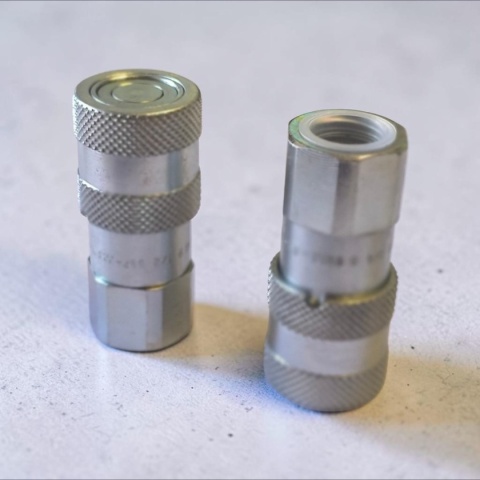

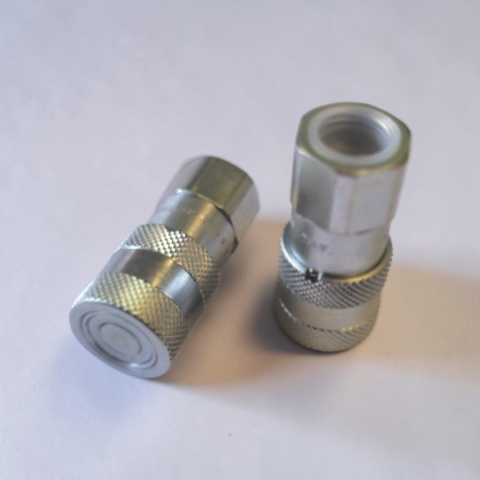

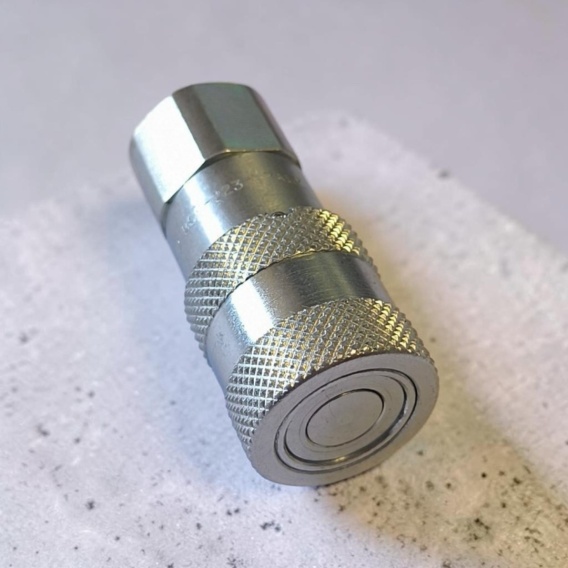

GNIAZDO A13 – część żeńska szybkozłącza Flat Face

Oferowany produkt to GNIAZDO szybkozłącza hydraulicznego Stucchi serii A, typ A13, numer katalogowy producenta 801300016.

Jest to żeńska część szybkozłącza Flat Face / suchoodcinającego z gwintem wewnętrznym 3/4" BSP, przeznaczona do zastosowania w instalacjach hydrauliki siłowej.

Ten typ szybkozłącza często spotykany jest w maszynach JCB. Numer referencyjny JCB dla tego wykonania to 45/908400. Oficjalny katalog JCB określa 45/908400 jako żeńskie szybkozłącze Flat Face 3/4". parts.jcb.com

Najważniejsze informacje

• Produkt: GNIAZDO / część żeńska
• Producent: Stucchi
• Seria: A
• Typ: A13
• Numer katalogowy Stucchi: 801300016
• Numer referencyjny JCB: 45/908400
• Typ: Flat Face / suchoodcinające
• Gwint: 3/4" BSP, wewnętrzny
• Standard wymienności: ISO 16028
• Maksymalne ciśnienie robocze: 330 bar
• Maksymalny zalecany przepływ: 90 l/min

Stucchi podaje dla A13 przepływ 90 l/min, maksymalne ciśnienie robocze 330 bar oraz zgodność ze standardem ISO 16028. stucchigroup.com

Ważne: określenie „gniazdo / część żeńska” dotyczy strony szybkozłącza, a nie rodzaju gwintu. Przyłącze montażowe tego produktu posiada gwint wewnętrzny 3/4" BSP.

⚠️ A13 i standardowe Flat Face 3/4" mogą wyglądać niemal identycznie

Szybkozłącza A13 oraz FIRG13 są zgodne ze standardem ISO 16028, posiadają gwint wewnętrzny 3/4" BSP i z zewnątrz są do siebie bardzo podobne.

Oba rozwiązania mają również maksymalny zalecany przepływ 90 l/min.

Nie są jednak identycznymi produktami.

Jedną z najważniejszych różnic jest dopuszczalne ciśnienie robocze:

• Stucchi A13 801300016 – do 330 bar
• Stucchi FIRG13 800800008 – do 250 bar

Dlatego szybkozłącza nie należy dobierać wyłącznie na podstawie wyglądu, gwintu 3/4" czy średnicy korpusu.

Jeżeli na dotychczasowym szybkozłączu znajduje się oznaczenie A13, warto zachować tę samą serię oraz odpowiednie parametry pracy.

W przypadku połączenia elementów o różnych dopuszczalnych parametrach pracy należy przyjąć parametry elementu o niższym dopuszczalnym ciśnieniu.

Jak rozpoznać szybkozłącze A13?

Najprostszym sposobem identyfikacji jest sprawdzenie oznaczenia znajdującego się na szybkozłączu.

Na korpusie należy szukać symbolu:

A13

Przy wymianie warto więc w pierwszej kolejności sprawdzić:

• oznaczenie A13,
• gwint 3/4" BSP,
• czy wymieniany element jest gniazdem czy wtyczką,
• w razie potrzeby podstawowe wymiary produktu.

Sam gwint 3/4" BSP nie wystarcza do identyfikacji szybkozłącza, ponieważ takie samo przyłącze występuje również w innych seriach Flat Face.

Zastosowanie w maszynach JCB

Szybkozłącza A13 3/4" BSP są często spotykane w układach hydraulicznych maszyn JCB.

Model Stucchi:

801300016 – F A13 3/4 BSP

odpowiada wykonaniu stosowanemu pod numerem:

JCB 45/908400

JCB opisuje ten element jako 3/4 Female Flat Face Coupling. parts.jcb.com

Nie oznacza to jednak, że każde gniazdo 3/4" zastosowane w maszynie JCB jest modelem A13. Przy identyfikacji najlepiej sprawdzić oznaczenie na korpusie, gwint oraz podstawowe wymiary.

Co to jest szybkozłącze Flat Face?

Szybkozłącza hydrauliczne Flat Face, nazywane również szybkozłączami suchoodcinającymi, posiadają praktycznie płaskie powierzchnie czołowe.

Taka konstrukcja:

• ogranicza wyciek oleju podczas rozłączania,
• ogranicza ilość powietrza wprowadzanego do instalacji,
• ułatwia oczyszczenie szybkozłącza przed połączeniem,
• ogranicza ryzyko przedostawania się zabrudzeń do układu,
• pozwala zachować większą czystość podczas wymiany osprzętu.

Stucchi jako jedne z głównych zalet serii A wskazuje minimalny wyciek podczas rozłączania, ograniczone wprowadzanie powietrza oraz łatwe czyszczenie płaskiej powierzchni przed połączeniem. stucchigroup.com

Zastosowanie

Szybkozłącza A13 Flat Face znajdują zastosowanie między innymi w:

• maszynach JCB,
• koparkach,
• koparko-ładowarkach,
• minikoparkach,
• ładowarkach,
• ładowarkach teleskopowych,
• maszynach budowlanych,
• maszynach rolniczych,
• maszynach leśnych,
• osprzęcie hydraulicznym,
• chwytakach,
• zamiatarkach,
• wiertnicach,
• narzędziach hydraulicznych,
• przewodach hydraulicznych,
• instalacjach przemysłowych.

Uniwersalny gwint wewnętrzny 3/4" BSP

Gniazdo posiada gwint wewnętrzny 3/4" BSP.

Jest to bardzo uniwersalne rozwiązanie, ponieważ za pomocą odpowiednio dobranych adapterów szybkozłącze można dopasować do wielu popularnych przyłączy występujących w hydraulice siłowej.

Najczęściej spotykane przejścia to między innymi:

• 3/4" BSP → 3/4" BSP
• 3/4" BSP → M22x1,5
• 3/4" BSP → M24x1,5
• 3/4" BSP → M30x2
• 3/4" BSP → M36x2
• 3/4" BSP → 13/16"
• oraz inne popularne przyłącza metryczne i calowe.

Dzięki temu samo szybkozłącze nie ogranicza zastosowania do jednego rodzaju instalacji.

🔧 Nie jesteś pewien, jaki masz gwint?

Nie należy dobierać przyłącza wyłącznie na podstawie jego średnicy. W hydraulice występuje wiele bardzo podobnych standardów gwintów.

Przy identyfikacji warto sprawdzić:

• średnicę gwintu,
• skok gwintu,
• sposób uszczelnienia,
• kształt przyłącza.

Informacja o rozmiarach szybkozłączy

Producenci szybkozłączy mogą stosować dodatkowe oznaczenia określające nominalną wielkość złącza.

Nie są to jednak wymiary gwintu ani wymiary zewnętrzne, które można bezpośrednio sprawdzić suwmiarką.

Przy doborze szybkozłącza najważniejsze są:

• typ i seria szybkozłącza,
• oznaczenie znajdujące się na produkcie,
• standard złącza,
• rodzaj i rozmiar gwintu,
• parametry pracy instalacji,
• rzeczywiste wymiary elementu.

Najważniejsze zalety

• konstrukcja Flat Face / suchoodcinająca,
• seria A13,
• zgodność ze standardem ISO 16028,
• ciśnienie robocze do 330 bar,
• maksymalny zalecany przepływ 90 l/min,
• minimalny wyciek oleju podczas rozłączania,
• łatwe oczyszczanie powierzchni czołowej,
• ograniczenie przedostawania się zanieczyszczeń do hydrauliki,
• solidna stalowa konstrukcja,
• gwint wewnętrzny 3/4" BSP,
• zastosowanie w hydraulice mobilnej i przemysłowej,
• typ często spotykany w maszynach JCB.

Dane techniczne

Produkt:
GNIAZDO / część żeńska

Producent:
Stucchi

Seria:
A

Typ:
A13

Numer katalogowy producenta:
801300016

Numer referencyjny JCB:
45/908400

Typ zaworu:
Flat Face / suchoodcinające

Standard wymienności:
ISO 16028

Gwint:
3/4" BSP, wewnętrzny

Maksymalny zalecany przepływ:
90 l/min

Maksymalne ciśnienie robocze:
330 bar

Ciśnienie rozrywające:
1000 bar

Siła potrzebna do połączenia:
ok. 190 N

Siła rozłączenia:
ok. 50 N

Wyciek przy rozłączeniu:
ok. 0,02 ml

Uszczelnienie:
NBR

Materiał:
stal węglowa

Zabezpieczenie powierzchni:
Cr3

Temperatura pracy:
od -20°C do +100°C

Dla A13 Stucchi podaje 90 l/min przepływu, 190 N siły połączenia, 50 N siły rozłączenia, wyciek ok. 0,02 ml oraz maksymalne ciśnienie robocze 33 MPa, czyli 330 bar. stucchigroup.com

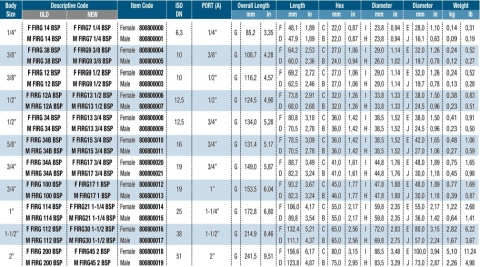

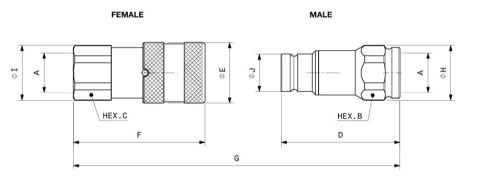

Wymiary orientacyjne

Te wartości odpowiadają bezpośrednio pozycji F A13 3/4 BSP – 801300016 w tabeli wymiarowej Stucchi. stucchigroup.com

Ważne: podane wymiary mają charakter orientacyjny i służą przede wszystkim do ułatwienia identyfikacji szybkozłącza. W zależności od miejsca i sposobu wykonania pomiaru mogą wystąpić niewielkie różnice.

W przypadku serii A najprostszym punktem identyfikacyjnym pozostaje oznaczenie A13 znajdujące się na szybkozłączu.

🛠 Wiedza z naszego warsztatu

Od 1982 roku zajmujemy się hydrauliką siłową oraz mechaniką maszyn. Naprawiamy podzespoły hydrauliczne i mechaniczne oraz pomagamy w prawidłowym doborze elementów hydrauliki do maszyn budowlanych, rolniczych i przemysłowych.

W naszym sklepie oferujemy produkty od sprawdzonych dostawców, których rozwiązania wykorzystujemy również podczas wykonywanych przez nas napraw.

Sprzedajemy produkty, które sami z przekonaniem montujemy naszym klientom. Dzięki temu możemy oceniać je nie tylko na podstawie danych katalogowych, ale przede wszystkim podczas rzeczywistej eksploatacji maszyn.

Nasze doświadczenie z A13

A13 jest dobrym przykładem, dlaczego szybkozłącza nie należy dobierać wyłącznie po wyglądzie i gwincie.

A13 801300016 oraz FIRG13 800800008 są z zewnątrz bardzo podobne.

Oba:

• posiadają gwint wewnętrzny 3/4" BSP,
• są zgodne ze standardem ISO 16028,
• mają zalecany przepływ 90 l/min,
• mają bardzo podobne podstawowe wymiary.

Różnią się jednak dopuszczalnymi parametrami pracy.

A13 pracuje do 330 bar, podczas gdy porównywalne FIRG13 do 250 bar.

Dlatego jeżeli na dotychczasowym szybkozłączu znajduje się symbol A13, warto zachować tę samą serię zamiast dobierać element wyłącznie na podstawie tego, że „3/4 cala wygląda tak samo”.

Wymiana pojedynczego elementu czy kompletu?

Technicznie możliwa jest wymiana tylko gniazda lub tylko wtyczki.

Jeżeli jednak oba elementy przez dłuższy czas pracowały razem, zazwyczaj mają podobny stopień zużycia.

Założenie nowego gniazda do mocno wypracowanej wtyczki powoduje, że nowy element od początku współpracuje ze zużytą powierzchnią drugiej części.

Z naszego doświadczenia przy zużytym szybkozłączu wymiana obu współpracujących elementów jednocześnie zwiększa trwałość nowego połączenia.

⚠️ Przed każdym podłączeniem wyczyść szybkozłącze

Przed każdym połączeniem należy dokładnie oczyścić płaskie powierzchnie szybkozłącza.

Minimum to przetarcie ich czystą szmatką. Przy większym zabrudzeniu można zastosować odpowiedni zmywacz uniwersalny.

Ziemia, piasek, pył, błoto, zabrudzony olej czy drobne opiłki pozostawione na powierzchni mogą podczas spięcia trafić bezpośrednio do układu hydraulicznego.

Kilka sekund poświęconych na oczyszczenie złącza może pomóc ochronić pompę, rozdzielacz oraz zawory przed znacznie droższą naprawą.

Producent również wprost zaleca oczyszczenie powierzchni współpracujących przed połączeniem, aby uniknąć wprowadzenia zanieczyszczeń do układu. stucchigroup.com

Bezpieczeństwo produktu

Produkt przeznaczony jest do stosowania w instalacjach hydrauliki siłowej. Nieprawidłowy dobór, montaż lub użytkowanie może spowodować wyciek oleju hydraulicznego, uszkodzenie instalacji lub zagrożenie dla użytkownika.

• Przed montażem należy upewnić się, że szybkozłącze jest odpowiednio dobrane do ciśnienia, przepływu, rodzaju medium oraz zastosowanego przyłącza.
• Nie należy łączyć ani rozłączać szybkozłącza, gdy w układzie występuje ciśnienie lub przepływ.
• Przed wykonaniem tej czynności należy wyłączyć maszynę i zlikwidować ciśnienie w instalacji.
• Nie należy łączyć ani rozłączać szybkozłącza, gdy temperatura medium przekracza 80°C.
• Przed każdym podłączeniem należy dokładnie oczyścić powierzchnie obu części szybkozłącza.
• Nie należy używać elementu posiadającego widoczne uszkodzenia, deformacje, pęknięcia lub oznaki nadmiernego zużycia.
• Nie należy przekraczać parametrów roboczych określonych przez producenta.
• Medium robocze musi być kompatybilne z materiałem szybkozłącza oraz zastosowanym uszczelnieniem.
• Montaż oraz obsługa instalacji hydraulicznej powinny być wykonywane przez osoby posiadające odpowiednią wiedzę i doświadczenie.

Stucchi wyraźnie zabrania łączenia i rozłączania serii A przy ciśnieniu lub przepływie w obwodzie oraz przy temperaturze medium powyżej 80°C. Producent dodatkowo ostrzega przed obciążaniem rozłączonego gniazda wysokimi impulsami ciśnienia. stucchigroup.com

Najczęstsze pytania

Czy jest to gniazdo czy wtyczka?

To jest GNIAZDO, czyli żeńska część szybkozłącza Flat Face.

Numer katalogowy Stucchi: 801300016.

Z jaką wtyczką tworzy parę?

Odpowiadającą wtyczką z tej samej serii jest:

Stucchi M A13 3/4" BSP – 801300015

czyli wersja występująca również pod numerem referencyjnym JCB 45/910300.

Jak rozpoznać A13?

Najprościej sprawdzić oznaczenie znajdujące się na szybkozłączu.

Na korpusie należy szukać symbolu A13.

Czy A13 i FIRG13 to to samo?

Nie.

Oba są zgodne z ISO 16028, mają gwint 3/4" BSP, przepływ 90 l/min i są bardzo podobne wymiarowo, ale A13 posiada wyższe dopuszczalne ciśnienie robocze: 330 bar zamiast 250 bar w FIRG13.

Czy A13 i FIRG13 mogą wyglądać niemal tak samo?

Tak. Dlatego przy identyfikacji warto przede wszystkim sprawdzić oznaczenie A13 na korpusie, a nie tylko wygląd i gwint.

Co oznacza A13?

A13 jest oznaczeniem typu/wielkości szybkozłącza w serii A Stucchi. Nie jest oznaczeniem gwintu.

Jaki gwint posiada gniazdo?

3/4" BSP, gwint wewnętrzny.

Jaki przepływ obsługuje szybkozłącze?

Maksymalny zalecany przepływ wynosi 90 l/min.

Jakie jest maksymalne ciśnienie robocze?

Maksymalne ciśnienie robocze wynosi 330 bar. stucchigroup.com

Czy ten typ występuje w maszynach JCB?

Tak. 801300016 F A13 3/4" BSP jest spotykane jako wykonanie odpowiadające numerowi JCB 45/908400. Oficjalny katalog JCB opisuje 45/908400 jako żeńskie szybkozłącze Flat Face 3/4". parts.jcb.com

Czy każde gniazdo 3/4" w JCB to A13?

Nie. W maszynach mogą występować różne typy i wielkości szybkozłączy. Najpewniejszym sposobem identyfikacji jest sprawdzenie oznaczenia A13, gwintu oraz podstawowych wymiarów.

Czy można wymienić tylko gniazdo?

Tak. Jeżeli jednak obie części pracowały razem przez dłuższy czas, z naszego doświadczenia wymiana całego współpracującego kompletu może zwiększyć trwałość połączenia.

Czy szybkozłącze trzeba czyścić przed podłączeniem?

Tak. Przed każdym spięciem należy oczyścić obie płaskie powierzchnie.

Czy można łączyć szybkozłącze pod ciśnieniem?

Nie. Standardowa seria A nie jest przeznaczona do łączenia ani rozłączania przy występującym w obwodzie ciśnieniu lub przepływie.
