Szybkozłącze flat-face A9 1/2” wtyczka M.FIRG A9 BSP 350 bar M-FIRG9 1/2

Wtyczka szybkozłącza hydraulicznego Flat Face A9 1/2" Stucchi – 801300007

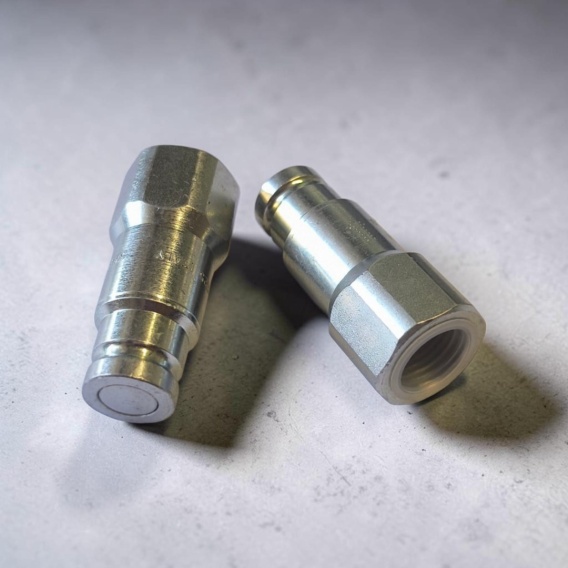

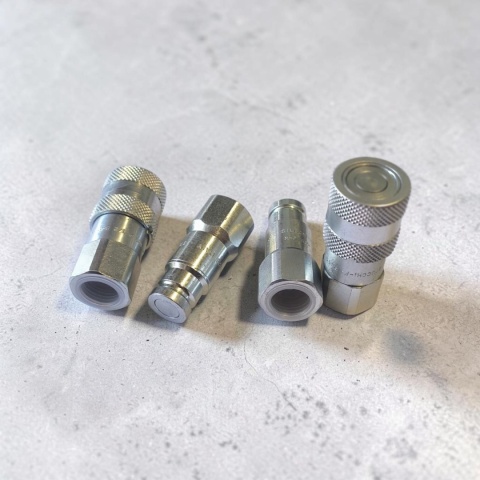

WTYCZKA A9 – część męska szybkozłącza Flat Face

Oferowany produkt to WTYCZKA szybkozłącza hydraulicznego Stucchi serii A, typ A9, numer katalogowy producenta 801300007.

Jest to męska część szybkozłącza Flat Face / suchoodcinającego z gwintem wewnętrznym 1/2" BSP, przeznaczona do zastosowania w instalacjach hydrauliki siłowej.

Ten typ szybkozłącza szczególnie często spotykamy w maszynach JCB, ale znajduje zastosowanie również w innych maszynach budowlanych, rolniczych i przemysłowych.

Najważniejsze informacje

• Produkt: WTYCZKA / część męska
• Producent: Stucchi
• Seria: A
• Typ: A9
• Numer katalogowy: 801300007
• Typ zaworu: Flat Face / suchoodcinające
• Gwint: 1/2" BSP, wewnętrzny
• Standard wymienności: ISO 16028
• Maksymalne ciśnienie robocze: 350 bar
• Maksymalny zalecany przepływ: 46 l/min

Ważne: określenie „wtyczka / część męska” dotyczy strony szybkozłącza, a nie rodzaju gwintu. Przyłącze montażowe posiada gwint wewnętrzny 1/2" BSP.

⚠️ A9 i standardowe Flat Face 1/2" mogą wyglądać niemal identycznie

Szybkozłącza A9 oraz FIRG9 są zgodne ze standardem ISO 16028, posiadają gwint wewnętrzny 1/2" BSP i w przypadku odpowiadających sobie wielkości mają bardzo podobne, a nawet praktycznie identyczne wymiary zewnętrzne.

Oba rozwiązania mają również maksymalny zalecany przepływ 46 l/min.

Nie są jednak identycznymi produktami.

Jedną z najważniejszych różnic jest dopuszczalne ciśnienie robocze:

• Stucchi A9 801300007 – do 350 bar
• Stucchi FIRG9 800800003 – do 300 bar

Dlatego szybkozłącza nie należy dobierać wyłącznie na podstawie wyglądu, gwintu 1/2" czy średnicy części wtykowej.

Jeżeli na dotychczasowym szybkozłączu znajduje się oznaczenie A9, warto zachować tę samą serię i parametry pracy.

Obie serie są zgodne ze standardem ISO 16028, ale w przypadku połączenia elementów o różnych dopuszczalnych parametrach należy zawsze przyjąć parametry elementu o niższym ciśnieniu roboczym. Parametry A9 801300007 potwierdza karta Stucchi: 350 bar, 46 l/min i ISO 16028; odpowiadający FIRG9 pracuje do 300 bar. stucchigroup.com

Jak rozpoznać szybkozłącze A9?

Najprostszym sposobem identyfikacji jest sprawdzenie oznaczenia znajdującego się na szybkozłączu.

Na korpusie znajduje się symbol:

A9

który wskazuje typ szybkozłącza.

Przy wymianie warto więc w pierwszej kolejności sprawdzić:

• oznaczenie A9 na dotychczasowym szybkozłączu,
• gwint 1/2" BSP,
• czy wymieniany element jest wtyczką czy gniazdem,
• w razie potrzeby również podstawowe wymiary.

Sam gwint 1/2" BSP nie wystarcza do identyfikacji produktu, ponieważ takie samo przyłącze występuje również w innych seriach szybkozłączy Flat Face.

Co to jest szybkozłącze Flat Face?

Szybkozłącza hydrauliczne Flat Face, nazywane również szybkozłączami suchoodcinającymi, posiadają praktycznie płaskie powierzchnie czołowe.

Taka konstrukcja:

• ogranicza wyciek oleju podczas rozłączania,
• ogranicza ilość powietrza wprowadzanego do układu,
• ułatwia oczyszczenie złącza przed połączeniem,
• ogranicza ryzyko przedostawania się zanieczyszczeń do hydrauliki,
• pozwala zachować większą czystość podczas wymiany osprzętu.

W hydraulice maszyn budowlanych ma to szczególne znaczenie, ponieważ ziemia, piasek czy drobne zanieczyszczenia dostające się do instalacji mogą przyspieszać zużycie pomp, zaworów i rozdzielaczy.

Zastosowanie

Szybkozłącza A9 Flat Face znajdują zastosowanie między innymi w:

• maszynach JCB,
• koparkach,
• koparko-ładowarkach,
• minikoparkach,
• ładowarkach,
• ładowarkach teleskopowych,
• maszynach budowlanych,
• maszynach rolniczych,
• maszynach leśnych,
• osprzęcie hydraulicznym,
• narzędziach hydraulicznych,
• przewodach hydraulicznych,
• instalacjach przemysłowych.

Stucchi wskazuje serię A m.in. do maszyn budowlanych, rolnictwa, pojazdów, przemysłu oraz narzędzi hydraulicznych. stucchigroup.com

Uniwersalny gwint wewnętrzny 1/2" BSP

Wtyczka posiada gwint wewnętrzny 1/2" BSP.

Jest to wygodne rozwiązanie, ponieważ za pomocą odpowiednio dobranych adapterów szybkozłącze można dopasować do wielu popularnych przyłączy występujących w hydraulice siłowej.

Najczęściej spotykane przejścia to między innymi:

• 1/2" BSP → 1/2" BSP
• 1/2" BSP → M18x1,5
• 1/2" BSP → M20x1,5
• 1/2" BSP → M22x1,5
• 1/2" BSP → 3/4" BSP
• oraz inne popularne przyłącza metryczne i calowe.

🔧 Nie jesteś pewien, jaki masz gwint?

Nie należy dobierać przyłącza wyłącznie na podstawie jego średnicy. W hydraulice występuje wiele bardzo podobnych standardów gwintów.

Przy identyfikacji warto sprawdzić:

• średnicę gwintu,
• skok gwintu,
• sposób uszczelnienia,
• kształt przyłącza.

Informacja o rozmiarach szybkozłączy

Producenci szybkozłączy mogą stosować dodatkowe oznaczenia, takie jak nominalny rozmiar szybkozłącza czy DN.

Nie są to jednak wymiary gwintu ani wymiary zewnętrzne, które można bezpośrednio sprawdzić suwmiarką.

Przy doborze szybkozłącza najważniejsze są:

• typ i seria szybkozłącza,
• oznaczenie znajdujące się na produkcie,
• standard złącza,
• rodzaj i rozmiar gwintu,
• parametry pracy instalacji,
• rzeczywiste wymiary elementu.

Najważniejsze zalety

• konstrukcja Flat Face / suchoodcinająca,
• seria A9,
• zgodność ze standardem ISO 16028,
• ciśnienie robocze do 350 bar,
• maksymalny zalecany przepływ 46 l/min,
• minimalny wyciek oleju podczas rozłączania,
• łatwe oczyszczanie powierzchni czołowej,
• ograniczenie przedostawania się zanieczyszczeń do układu,
• solidna stalowa konstrukcja,
• gwint wewnętrzny 1/2" BSP,
• zastosowanie w hydraulice mobilnej i przemysłowej.

Dane techniczne

Produkt:
WTYCZKA / część męska

Producent:
Stucchi

Seria:
A

Typ:
A9

Numer katalogowy producenta:
801300007

Typ zaworu:
Flat Face / suchoodcinające

Standard wymienności:
ISO 16028

Gwint:
1/2" BSP, wewnętrzny

Maksymalny zalecany przepływ:
46 l/min

Maksymalne ciśnienie robocze:
350 bar

Ciśnienie rozrywające:
1000 bar

Siła potrzebna do połączenia:
ok. 170 N

Wyciek przy rozłączeniu:
ok. 0,01 ml

Uszczelnienie:
NBR

Materiał:
stal węglowa

Zabezpieczenie powierzchni:
Cr3

Temperatura pracy:
od -20°C do +100°C

Dane te producent podaje bezpośrednio dla M A9 1/2 BSP, nr 801300007. stucchigroup.com

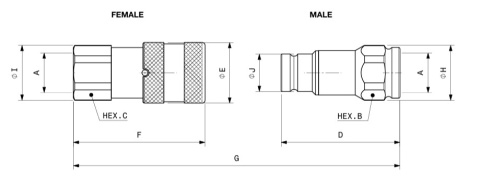

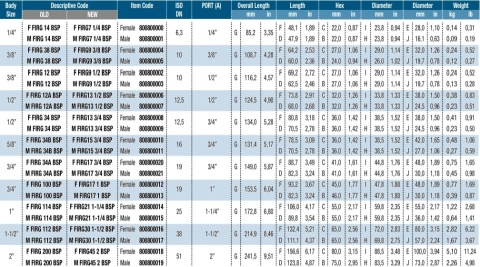

Wymiary orientacyjne

Wymiary odpowiadają modelowi 801300007 M A9 1/2 BSP w dokumentacji Stucchi. stucchigroup.com

Ważne: podane wymiary korpusu mają charakter orientacyjny i służą przede wszystkim do ułatwienia identyfikacji szybkozłącza. W zależności od miejsca i sposobu wykonania pomiaru mogą wystąpić niewielkie różnice.

W przypadku A9 najprostszym sposobem identyfikacji pozostaje oznaczenie A9 znajdujące się na szybkozłączu.

🛠 Wiedza z naszego warsztatu

Od 1982 roku zajmujemy się hydrauliką siłową oraz mechaniką maszyn. Naprawiamy podzespoły hydrauliczne i mechaniczne oraz pomagamy w prawidłowym doborze elementów hydrauliki do maszyn budowlanych, rolniczych i przemysłowych.

W naszym sklepie oferujemy produkty od sprawdzonych dostawców, których rozwiązania wykorzystujemy również podczas wykonywanych przez nas napraw.

Sprzedajemy produkty, które sami z przekonaniem montujemy naszym klientom. Dzięki temu możemy oceniać je nie tylko na podstawie danych katalogowych, ale przede wszystkim podczas rzeczywistej eksploatacji maszyn.

Nasze doświadczenie z A9

Szybkozłącza typu A9 szczególnie często spotykamy w maszynach JCB.

Przy ich wymianie łatwo pomylić je ze standardowym szybkozłączem Flat Face 1/2", ponieważ z zewnątrz oba rozwiązania są bardzo podobne.

Dlatego w pierwszej kolejności sprawdzamy oznaczenie znajdujące się na szybkozłączu.

Jeżeli na dotychczasowym elemencie znajduje się oznaczenie A9, dobieramy szybkozłącze o takich samych parametrach zamiast kierować się wyłącznie jego wyglądem czy gwintem.

Ma to znaczenie szczególnie w układach pracujących przy wyższym ciśnieniu, ponieważ A9 w tej wersji przeznaczone jest do pracy do 350 bar, podczas gdy porównywalne FIRG9 ma dopuszczalne ciśnienie robocze 300 bar. stucchigroup.com

Wymiana pojedynczego elementu czy kompletu?

Technicznie możliwa jest wymiana tylko wtyczki lub tylko gniazda.

Jeżeli jednak oba elementy przez dłuższy czas pracowały razem, zazwyczaj mają podobny stopień zużycia.

Założenie nowej wtyczki do mocno wypracowanego gniazda powoduje, że nowy element od początku współpracuje ze zużytą powierzchnią drugiej części.

Z naszego doświadczenia przy zużytym szybkozłączu wymiana obu współpracujących elementów jednocześnie zwiększa trwałość nowego połączenia.

⚠️ Przed każdym podłączeniem wyczyść szybkozłącze

Przed każdym połączeniem należy dokładnie oczyścić płaskie powierzchnie szybkozłącza.

Minimum to przetarcie ich czystą szmatką. Przy większym zabrudzeniu można zastosować odpowiedni zmywacz uniwersalny.

Ziemia, piasek, pył, błoto, zabrudzony olej czy drobne opiłki pozostawione na powierzchni mogą podczas spięcia trafić bezpośrednio do układu hydraulicznego.

Kilka sekund poświęconych na oczyszczenie złącza może pomóc ochronić pompę, rozdzielacz i zawory przed znacznie droższą naprawą.

Bezpieczeństwo produktu

Produkt przeznaczony jest do stosowania w instalacjach hydrauliki siłowej. Nieprawidłowy dobór, montaż lub użytkowanie może spowodować wyciek oleju hydraulicznego, uszkodzenie instalacji lub zagrożenie dla użytkownika.

• Przed montażem należy upewnić się, że szybkozłącze jest odpowiednio dobrane do ciśnienia, przepływu, rodzaju medium oraz zastosowanego przyłącza.
• Nie należy łączyć ani rozłączać szybkozłącza pod ciśnieniem.
• Przed wykonaniem tej czynności należy wyłączyć maszynę i zlikwidować ciśnienie w instalacji.
• Przed każdym podłączeniem należy dokładnie oczyścić obie powierzchnie szybkozłącza.
• Nie należy używać elementu posiadającego widoczne uszkodzenia, deformacje lub oznaki nadmiernego zużycia.
• Nie należy przekraczać parametrów roboczych określonych przez producenta.
• Medium robocze musi być kompatybilne z materiałem szybkozłącza oraz zastosowanym uszczelnieniem.
• Montaż i obsługa instalacji hydraulicznej powinny być wykonywane przez osoby posiadające odpowiednią wiedzę i doświadczenie.

Producent określa standardową wersję A9 jako nieprzeznaczoną do łączenia pod ciśnieniem resztkowym ani rozłączania pod ciśnieniem. stucchigroup.com

Najczęstsze pytania

Czy jest to zwykła wtyczka Flat Face 1/2"?

Jest to Stucchi A9, numer 801300007, z gwintem wewnętrznym 1/2" BSP.

A9 i FIRG9 są zgodne z ISO 16028 i mogą wyglądać niemal identycznie, ale różnią się parametrami pracy. A9 w tej wersji ma dopuszczalne ciśnienie robocze 350 bar.

Jak rozpoznać A9?

Najprościej sprawdzić oznaczenie znajdujące się na szybkozłączu.

Na korpusie znajduje się symbol A9.

Co oznacza A9?

A9 jest oznaczeniem typu/wielkości szybkozłącza w serii A Stucchi. Nie jest oznaczeniem gwintu.

Czy A9 i FIRG9 mają takie same wymiary?

Wtyczki A9 801300007 i FIRG9 800800003 mają bardzo zbliżone podstawowe wymiary, dlatego sama suwmiarka może nie wystarczyć do ich rozróżnienia.

Najłatwiej sprawdzić oznaczenie na korpusie oraz parametry produktu.

Jaki gwint posiada wtyczka?

1/2" BSP, gwint wewnętrzny.

Jaki przepływ obsługuje szybkozłącze?

Maksymalny zalecany przepływ wynosi 46 l/min.

Jakie jest maksymalne ciśnienie robocze?

Maksymalne ciśnienie robocze wynosi 350 bar. stucchigroup.com

Czy szybkozłącza A9 są spotykane w JCB?

Tak, z naszego doświadczenia jest to jeden z typów szybkozłączy często spotykanych w maszynach JCB. Nie należy jednak dobierać elementu wyłącznie na podstawie marki maszyny. Najpewniejszym punktem odniesienia jest oznaczenie A9 na dotychczasowym szybkozłączu.

Czy można wymienić tylko wtyczkę?

Tak. Jeżeli jednak gniazdo i wtyczka długo pracowały razem, z naszego doświadczenia wymiana obu elementów jednocześnie może zwiększyć trwałość nowego połączenia.

Czy szybkozłącze trzeba czyścić przed podłączeniem?

Tak. Przed każdym spięciem należy oczyścić obie płaskie powierzchnie.

Czy można podłączyć szybkozłącze pod ciśnieniem?

Nie. Standardowa wersja A9 nie jest przeznaczona do łączenia pod ciśnieniem resztkowym ani rozłączania pod ciśnieniem.
