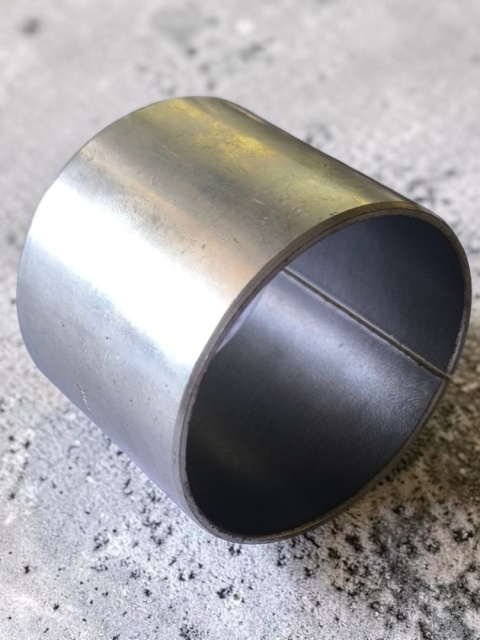

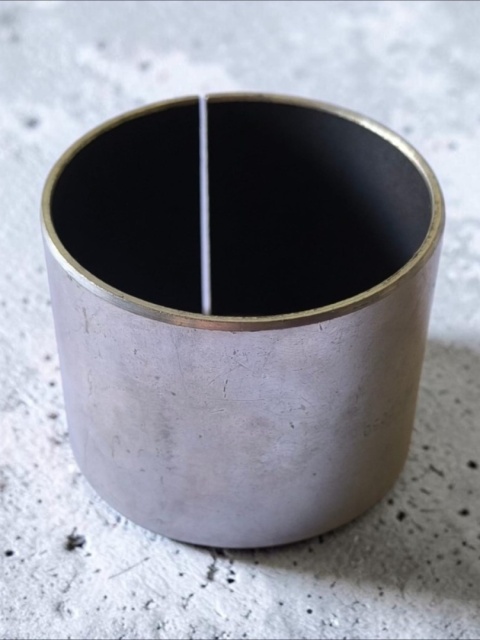

Tulejka 13x15x20 STB/PCM

Tuleja ślizgowa STB (PTFE) – bezobsługowa tuleja kompozytowa

Co to jest?

Tuleje ślizgowe STB to nowoczesne tuleje kompozytowe przeznaczone do pracy w miejscach, gdzie najważniejsze są niski współczynnik tarcia oraz możliwość pracy bez regularnego smarowania. Ich konstrukcja opiera się na stalowym podłożu, porowatej warstwie brązu oraz warstwie ślizgowej PTFE, dzięki czemu zapewniają płynną pracę i wysoką odporność na zużycie.

Znajdują zastosowanie w hydraulice siłowej, maszynach przemysłowych, urządzeniach rolniczych oraz wielu innych mechanizmach wymagających trwałego i bezobsługowego prowadzenia.

Zastosowanie

Tuleje ślizgowe STB najczęściej stosowane są jako:

• prowadnice siłowników hydraulicznych,
• elementy prowadzące maszyn przemysłowych,
• maszyny rolnicze,
• urządzenia transportowe,
• zawiasy i przeguby,
• mechanizmy wykonujące ruch obrotowy lub wahliwy,
• miejsca, w których utrudnione jest regularne smarowanie.

Najważniejsze zalety

✔ możliwość pracy bez smarowania

✔ bardzo niski współczynnik tarcia

✔ wysoka odporność na zużycie

✔ cicha praca

✔ dobra odporność na korozję

✔ szeroki zakres temperatur pracy

✔ długa żywotność przy prawidłowym zastosowaniu

Kiedy warto wybrać tuleję STB?

Tuleje STB doskonale sprawdzają się wszędzie tam, gdzie element wykonuje ruch obrotowy lub wahliwy, a kluczowe znaczenie ma ograniczenie tarcia oraz możliwość pracy bez konieczności częstego smarowania.

Z naszego doświadczenia są bardzo dobrym rozwiązaniem jako prowadnice siłowników hydraulicznych oraz w urządzeniach przemysłowych pracujących w czystych warunkach.

Kiedy lepiej wybrać inne rozwiązanie?

Choć producent dopuszcza pracę tulei STB przy stosunkowo wysokich obciążeniach, praktyka warsztatowa pokazuje, że nie jest to najlepszy wybór do mocno obciążonych połączeń sworzniowych maszyn budowlanych i rolniczych.

Jeżeli tuleja będzie pracowała pod dużymi obciążeniami lub w warunkach udarowych, warto rozważyć zastosowanie tulei E90 (WB702) lub E92 (WB800), które zostały zaprojektowane właśnie do takich zastosowań.

Odpowiedni dobór materiału znacząco wydłuża żywotność zarówno tulei, jak i współpracującego sworznia lub wału.

Budowa i zasada działania

Tuleja STB zbudowana jest z kilku współpracujących warstw:

• warstwa ślizgowa PTFE,
• porowata warstwa brązu,
• stalowy korpus nośny,
• warstwa ochronna miedzi i cyny.

Podczas pracy cienka warstwa PTFE tworzy na współpracującej powierzchni trwały film ślizgowy, który zmniejsza tarcie oraz ogranicza zużycie współpracujących elementów.

Najważniejsze dane techniczne

Materiał:
stal + brąz spiekany + PTFE

Obciążenie statyczne:
250 N/mm²

Obciążenie dynamiczne:
140 N/mm²

Współczynnik tarcia:
0,03-0,25

Prędkość pracy na sucho:
do 2 m/s

Zakres temperatur pracy:
od -195°C do +280°C

Przewodność cieplna:
42 W/m·K

🛠 Wiedza z naszego warsztatu

Od 1982 roku zajmujemy się hydrauliką siłową oraz mechaniką maszyn. Regenerujemy siłowniki hydrauliczne, naprawiamy podzespoły maszyn oraz pomagamy klientom dobrać odpowiednie części do zastosowań przemysłowych, rolniczych i budowlanych.

W naszym sklepie oferujemy produkty od sprawdzonych dostawców, których rozwiązania wykorzystujemy również podczas wykonywanych napraw. Wiemy, że jakość zastosowanych części ma bezpośredni wpływ na trwałość maszyny, bezpieczeństwo pracy oraz koszty późniejszej eksploatacji.

Sprzedajemy produkty, które sami z przekonaniem stosujemy podczas napraw. Dzięki temu możemy polecać rozwiązania sprawdzone nie tylko w katalogach producentów, ale przede wszystkim w codziennej pracy naszego warsztatu.

Nasze doświadczenie dotyczące tulei STB

Z naszego doświadczenia tuleje STB najlepiej sprawdzają się jako prowadnice siłowników hydraulicznych oraz wszędzie tam, gdzie priorytetem jest niski współczynnik tarcia i możliwość pracy bez regularnego smarowania. W przypadku mocno obciążonych połączeń sworzniowych maszyn budowlanych i rolniczych znacznie lepszym wyborem są tuleje E90 (WB702) lub E92 (WB800). Właściwy dobór tulei ma ogromny wpływ na trwałość całego mechanizmu i pozwala ograniczyć koszty przyszłych napraw.

⚠️ Częsty błąd

Jednym z najczęściej popełnianych błędów jest stosowanie tulei STB w miejscach narażonych na bardzo duże naciski i obciążenia udarowe tylko dlatego, że pasuje wymiar. W takich zastosowaniach zdecydowanie lepiej sprawdzają się tuleje E90 lub E92. Dobór odpowiedniego typu tulei już na etapie naprawy pozwala wydłużyć żywotność sworzni, wałów oraz całego układu.

Najczęściej zadawane pytania

Czy tuleję STB trzeba smarować?

Nie. Tuleje STB zostały zaprojektowane do pracy bez regularnego smarowania dzięki warstwie ślizgowej PTFE.

Czy tuleja STB nadaje się do prowadnic siłowników hydraulicznych?

Tak. Jest to jedno z najczęstszych zastosowań tego typu tulei.

Czy można stosować ją w maszynach budowlanych?

Tak, jednak głównie jako element prowadzący. Do mocno obciążonych połączeń sworzniowych zalecamy tuleje E90 lub E92.

Jak dobrać odpowiedni rozmiar tulei?

Przy wyborze należy zwrócić uwagę na średnicę wewnętrzną, średnicę zewnętrzną oraz długość tulei. W razie wątpliwości chętnie pomożemy dobrać odpowiedni model do konkretnego zastosowania.
