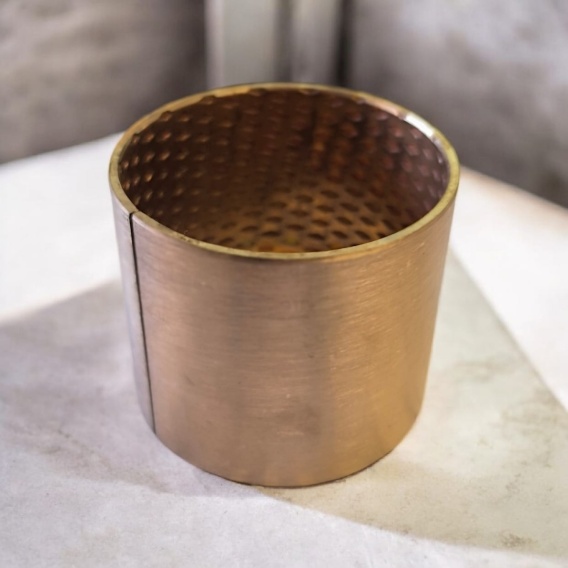

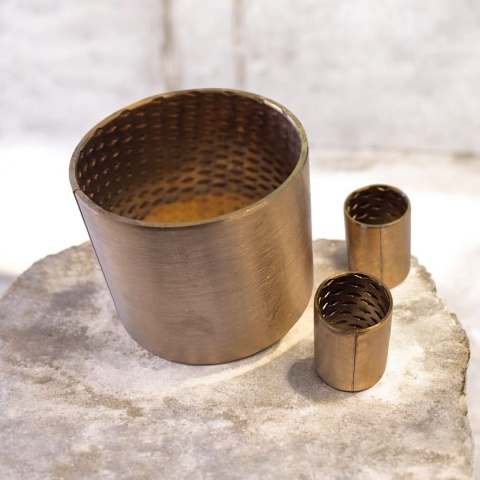

Tulejka 45x50x50 PRM

Tuleja ślizgowa E90 z brązu CuSn8P

Co to jest?

Tuleje ślizgowe E90 wykonane są z wysokiej jakości brązu cynowego CuSn8P. Na ich powierzchni roboczej znajdują się charakterystyczne rombowe kieszenie smarne, których zadaniem jest magazynowanie środka smarnego oraz jego stopniowe rozprowadzanie podczas pracy.

Dzięki wysokiej odporności na zużycie oraz bardzo dobrym właściwościom mechanicznym tuleje E90 znajdują szerokie zastosowanie w hydraulice siłowej, maszynach budowlanych, rolniczych oraz urządzeniach przemysłowych.

Zastosowanie

Tuleje E90 stosowane są między innymi w:

• siłownikach hydraulicznych,

• koparkach i minikoparkach,

• ładowarkach,

• maszynach rolniczych,

• maszynach leśnych,

• maszynach przemysłowych,

• sworzniach i przegubach,

• zawieszeniach osprzętu,

• mechanizmach wykonujących ruch obrotowy lub wahliwy.

Najważniejsze zalety

• wykonanie z wytrzymałego brązu CuSn8P,

• wysoka odporność na zużycie,

• bardzo dobre właściwości mechaniczne,

• rombowe kieszenie magazynujące środek smarny,

• skuteczne rozprowadzanie smaru podczas pracy,

• długa żywotność przy prawidłowym doborze i montażu,

• szerokie zastosowanie w maszynach budowlanych, rolniczych i przemysłowych.

Kiedy warto wybrać tuleję E90?

Tuleje E90 są bardzo dobrym rozwiązaniem do połączeń ślizgowych i sworzniowych pracujących pod dużymi obciążeniami oraz wykonujących ruch obrotowy lub wahliwy.

Szczególnie często stosowane są w maszynach budowlanych, rolniczych i przemysłowych, gdzie istotna jest trwałość połączenia oraz możliwość zatrzymania środka smarnego na powierzchni roboczej.

Rombowe kieszenie magazynują smar i stopniowo oddają go podczas pracy. Dzięki temu tuleje E90 mogą dobrze sprawdzać się zarówno w układach posiadających możliwość okresowego smarowania, jak również w mechanizmach pracujących okresowo, gdzie środek smarny aplikowany jest przede wszystkim podczas montażu lub obsługi serwisowej.

Kiedy lepiej wybrać inne rozwiązanie?

Jeżeli najważniejsza jest możliwość pracy bez smarowania oraz bardzo niski współczynnik tarcia, warto rozważyć zastosowanie tulei STB (PTFE).

Alternatywą dla E90 jest również E92 (WB800). Oba typy wykonane są z brązu CuSn8P i mają bardzo zbliżone parametry wytrzymałościowe. Podstawową różnicą jest geometria kieszeni smarnych:

• E90 – kieszenie rombowe,

• E92 – kieszenie kuliste.

Nie traktujemy więc E92 jako automatycznie mocniejszej wersji E90. Wybór powinien wynikać z konstrukcji urządzenia, charakteru ruchu, sposobu smarowania i warunków pracy.

W urządzeniach narażonych na bardzo silne obciążenia udarowe, takich jak młoty hydrauliczne czy niektóre elementy kruszarek, warto natomiast rozważyć tuleje hartowane. W takich warunkach tuleja z brązu nie zawsze będzie optymalnym rozwiązaniem.

Budowa i zasada działania

Tuleja E90 wykonana jest z brązu cynowego CuSn8P, charakteryzującego się wysoką odpornością na zużycie i dobrymi właściwościami mechanicznymi.

Na powierzchni roboczej wykonane są charakterystyczne rombowe kieszenie. Podczas montażu lub smarowania wypełniają się środkiem smarnym, który następnie jest stopniowo rozprowadzany po powierzchni współpracującego sworznia lub wału.

Pozwala to ograniczyć tarcie oraz zużycie współpracujących elementów i wydłużyć żywotność całego połączenia.

Najważniejsze dane techniczne

Materiał:
brąz CuSn8P

Skład materiału:

• miedź (Cu): ok. 91,3%

• cyna (Sn): ok. 8,5%

• fosfor (P): ok. 0,2%

Twardość:
90–120 HB

Wytrzymałość na rozciąganie:
450 MPa

Wydłużenie:
40%

Współczynnik tarcia:
0,08–0,25

Maksymalna wartość PV:
28 N/mm² × m/s

Temperatura pracy:
od -100°C do +200°C

🛠 Wiedza z naszego warsztatu

Od 1982 roku zajmujemy się hydrauliką siłową oraz mechaniką maszyn. Regenerujemy siłowniki hydrauliczne, naprawiamy podzespoły maszyn i pomagamy klientom dobrać odpowiednie części do zastosowań przemysłowych, rolniczych i budowlanych.

W naszym sklepie oferujemy produkty od sprawdzonych dostawców, których rozwiązania wykorzystujemy również podczas wykonywanych przez nas napraw.

Sprzedajemy produkty, które sami z przekonaniem stosujemy podczas napraw. Dzięki temu możemy polecać rozwiązania sprawdzone nie tylko na podstawie parametrów katalogowych, ale przede wszystkim w codziennej pracy naszego warsztatu.

Nasze doświadczenie dotyczące tulei E90

Tuleje E90 należą do rozwiązań, które często stosujemy podczas regeneracji siłowników oraz napraw maszyn budowlanych, rolniczych i przemysłowych.

Rombowe kieszenie pozwalają zatrzymać środek smarny na powierzchni roboczej i stopniowo oddawać go podczas ruchu sworznia. Ma to szczególne znaczenie w maszynach pracujących okresowo oraz konstrukcjach, w których nie przewidziano możliwości częstego dosmarowywania.

Jeżeli konstrukcja urządzenia umożliwia regularne smarowanie, warto oczywiście z niego korzystać. Odpowiednia ilość czystego środka smarnego znacząco wpływa na żywotność zarówno tulei, jak i współpracującego sworznia.

Podczas napraw zawsze zwracamy również uwagę na stan sworznia oraz gniazda tulei. Nawet dobrej jakości nowa tuleja nie zapewni prawidłowej i długiej pracy, jeżeli pozostałe elementy połączenia są nadmiernie zużyte.

⚠️ Częsty błąd

Jednym z częściej spotykanych błędów jest wymiana samej tulei przy pozostawieniu mocno zużytego sworznia.

Nowa tuleja współpracująca z wypracowanym, porysowanym lub uszkodzonym sworzniem może bardzo szybko ulec ponownemu zużyciu.

Dlatego podczas naprawy warto oceniać całe połączenie: tuleję, sworzeń oraz gniazdo, a nie tylko element, który najłatwiej wymienić.

Drugim błędem jest dobór tulei wyłącznie na podstawie wymiaru. To, że tuleja pasuje średnicą, nie oznacza jeszcze, że jej materiał jest odpowiedni do charakteru pracy danego urządzenia.

Najczęstsze pytania naszych klientów

Czy tuleję E90 trzeba smarować?

Tuleja powinna zostać odpowiednio nasmarowana podczas montażu. Rombowe kieszenie służą do magazynowania środka smarnego i stopniowego oddawania go podczas pracy.

W wielu mechanizmach pracujących okresowo nie występuje możliwość regularnego smarowania i właśnie magazynowanie smaru w kieszeniach pomaga zapewnić odpowiednie warunki pracy. Jeżeli konstrukcja urządzenia umożliwia okresowe dosmarowanie, warto z tej możliwości korzystać.

Czy E90 nadaje się do koparek i ładowarek?

Tak. Tuleje E90 są szeroko stosowane w połączeniach sworzniowych maszyn budowlanych, rolniczych i przemysłowych.

Czym różni się E90 od E92?

Przede wszystkim geometrią kieszeni smarnych. E90 posiada kieszenie rombowe, natomiast E92 kuliste.

Obie tuleje wykonane są z brązu CuSn8P i mają bardzo zbliżone parametry wytrzymałościowe. Nie należy więc traktować E92 jako po prostu „mocniejszej E90”.

E90 czy E92 – która jest lepsza?

Nie ma jednej odpowiedzi. Oba rozwiązania mają podobne parametry mechaniczne, dlatego wybór powinien zależeć od konstrukcji urządzenia, charakteru ruchu oraz sposobu smarowania.

Nie sprzedajemy „lepszej” tulei. Pomagamy dobrać właściwą tuleję do konkretnego zastosowania.

Czy E90 nadaje się do młota hydraulicznego?

Nie traktujemy E90 jako domyślnego rozwiązania do urządzeń pracujących pod bardzo silnymi obciążeniami udarowymi. W takich zastosowaniach często warto zastosować odpowiednio dobrane tuleje hartowane.
